Transformer du 220 V en 12 V est une opération courante pour alimenter des rubans LED, des appareils automobiles sur secteur ou des systèmes électroniques domestiques. La tension secteur standard de 220 V ne convient pas directement à ces équipements basse tension : il faut donc la convertir de manière sécurisée. Plusieurs solutions existent, du transformateur classique à l’alimentation à découpage moderne. Chaque méthode présente ses avantages selon l’usage prévu, mais toutes exigent le respect de règles strictes pour éviter les risques électriques. Ce guide détaille les différentes options disponibles, les critères de choix techniques et les précautions indispensables pour réaliser une conversion fiable et sans danger.

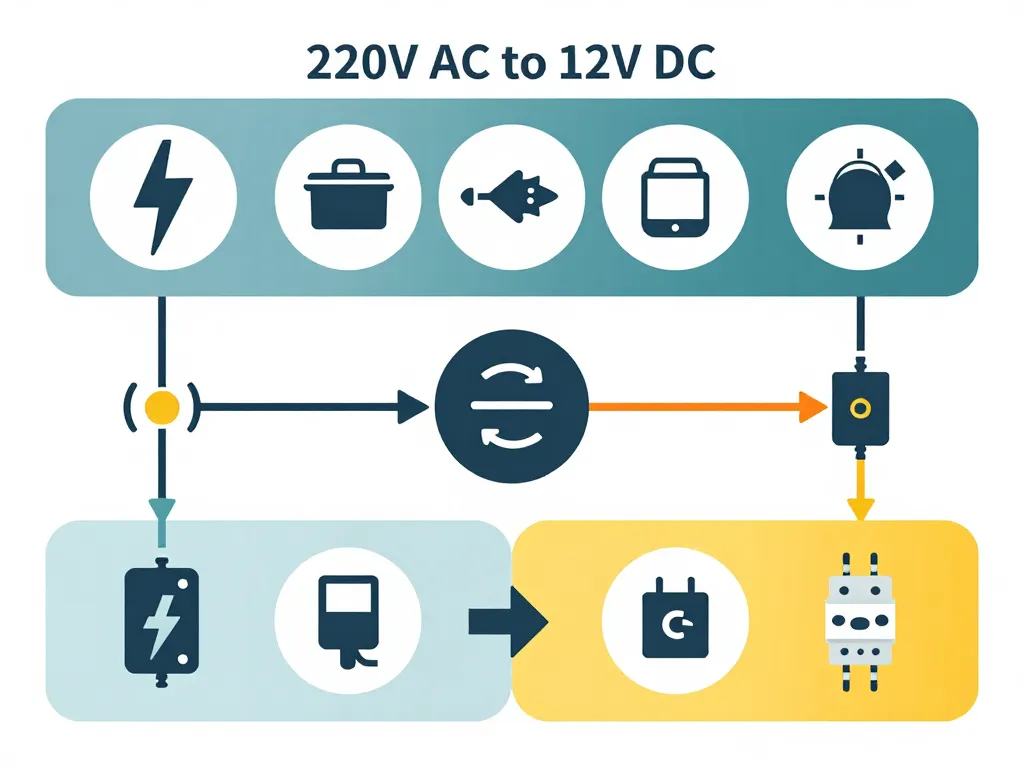

Comprendre comment passer de 220v à 12v sans prendre de risques
La conversion du 220 V vers le 12 V repose sur des principes électriques précis qu’il est essentiel de maîtriser avant toute manipulation. Une erreur de compréhension peut provoquer une panne immédiate de votre appareil, voire un accident électrique grave. La tension secteur représente un danger réel : chaque année, des accidents domestiques surviennent lors de bricolages électriques improvisés. En comprenant la différence entre courant alternatif et continu, ainsi que l’importance de la puissance, vous posez les bases d’une installation réussie.
Comment fonctionne la conversion 220v vers 12v sur le plan électrique
La conversion de tension s’effectue en plusieurs étapes selon le type de courant souhaité. Un transformateur abaisse d’abord la tension alternative de 220 V à 12 V AC grâce au principe d’induction électromagnétique entre deux bobinages. Pour obtenir du 12 V DC, cette tension alternative passe ensuite par un pont de diodes qui redresse le courant, suivi d’un condensateur qui lisse les variations. Enfin, un régulateur de tension stabilise la sortie pour éviter les fluctuations nuisibles aux composants électroniques. Les alimentations modernes à découpage intègrent tous ces éléments dans un boîtier compact, avec un rendement énergétique bien meilleur que les transformateurs traditionnels.
Faire la différence entre 12v alternatif (AC) et 12v continu (DC)
Le courant alternatif 12 V (AC) change de sens cinquante fois par seconde et provient directement d’un transformateur sans redressement. On le trouve dans certains systèmes d’éclairage halogène ou des sonnettes de porte. Le courant continu 12 V (DC) maintient une polarité constante, avec un pôle positif et un pôle négatif fixes. C’est le standard pour l’électronique, les bandes LED, les systèmes automobiles et la plupart des équipements modernes. Brancher un appareil 12 V DC sur une source 12 V AC ne fonctionne généralement pas et peut endommager définitivement les circuits. Vérifiez toujours l’étiquette ou la documentation de votre équipement avant de choisir votre convertisseur.
Pourquoi la puissance en watts est cruciale pour transformer du 220v en 12v
La puissance détermine la capacité de votre convertisseur à alimenter la charge connectée. Elle se calcule en multipliant la tension par l’intensité : un ruban LED consommant 2 ampères sous 12 V nécessite 24 watts. Si votre alimentation ne délivre que 20 watts, elle surchauffera et déclenchera sa protection, ou pire, tombera en panne. Il faut prévoir une marge de sécurité d’environ 20 à 30 % au-dessus de la consommation totale prévue. Par exemple, pour 100 watts de rubans LED, choisissez une alimentation de 120 à 130 watts minimum. Cette marge garantit un fonctionnement stable et prolonge la durée de vie de l’équipement, tout en permettant d’éventuels ajouts ultérieurs.
Choisir la bonne solution pour transformer du 220v en 12v selon votre usage
Le marché propose trois grandes familles de solutions pour convertir du 220 V en 12 V : les transformateurs classiques à noyau magnétique, les alimentations à découpage et les convertisseurs spécialisés pour certaines applications. Chaque technologie répond à des besoins spécifiques en termes de puissance, de qualité de signal et de contraintes d’installation. Un mauvais choix entraîne soit une performance médiocre, soit un surcoût inutile.
Quel type de convertisseur 220v 12v choisir pour votre application précise
Pour alimenter des bandes LED ou des équipements électroniques, une alimentation stabilisée 12 V DC à découpage constitue le meilleur choix. Ces modèles délivrent une tension régulée, supportent bien les variations du secteur et offrent un excellent rendement supérieur à 80 %. Les transformateurs toriques traditionnels conviennent davantage aux applications audio exigeantes ou aux moteurs, où leur faible bruit électrique représente un avantage. Ils sont cependant plus lourds et moins efficaces énergétiquement. Pour des usages occasionnels ou de faible puissance, un simple adaptateur secteur 220 V / 12 V DC suffit amplement. En revanche, les installations permanentes méritent un équipement ventilé et protégé contre les surcharges.
Utiliser une alimentation 12v pour LED, rubans ou éclairage basse tension
Les rubans LED nécessitent une alimentation 12 V DC avec une stabilité de tension optimale pour éviter les variations de luminosité. Calculez d’abord la puissance totale de vos rubans : un mètre standard consomme généralement entre 4,8 et 14,4 watts selon la densité des LED. Pour un ruban de 5 mètres à 10 watts par mètre, il vous faut au minimum 50 watts, donc une alimentation de 60 à 70 watts pour garantir la marge de sécurité. L’indice de protection IP devient crucial selon l’emplacement : IP20 suffit en intérieur sec, IP44 ou IP65 s’imposent en salle de bain ou en extérieur. Les alimentations dimmables permettent de faire varier l’intensité lumineuse, mais vérifiez la compatibilité avec votre variateur.
Alimenter un appareil auto 12v sur le secteur 220v en toute sécurité
Les équipements automobiles fonctionnent sur batterie 12 V DC mais peuvent présenter des appels de courant importants au démarrage. Un compresseur de gonflage tire souvent 10 à 15 ampères au démarrage, soit 120 à 180 watts, avant de se stabiliser autour de 60 watts. Votre alimentation doit supporter ces pointes sans déclencher. Privilégiez les modèles prévus pour usage continu avec refroidissement actif par ventilateur. Attention aux glacières électriques 12 V qui fonctionnent par effet Peltier : elles consomment beaucoup et chauffent. Vérifiez que les connecteurs correspondent bien à votre appareil, la prise allume-cigare standard étant la plus courante pour ces usages.
Réaliser un montage 220v vers 12v : schémas types et règles de sécurité
Le raccordement d’une alimentation 220 V / 12 V exige une rigueur absolue sur le plan de la sécurité électrique. Chaque année, des incendies domestiques résultent de montages défectueux ou de protections inadaptées. Les normes en vigueur imposent des règles précises pour la manipulation du secteur, que vous installiez un simple ruban LED ou un système plus complexe.
Quelles précautions impératives avant de câbler un transformateur 220v 12v
Commencez toujours par couper l’alimentation électrique au disjoncteur général, pas seulement à l’interrupteur. Utilisez un testeur de tension pour vérifier l’absence effective de courant avant toute manipulation. Les fils côté 220 V doivent supporter l’intensité prévue : du 1,5 mm² convient généralement jusqu’à 16 ampères. Protégez systématiquement les connexions secteur dans un boîtier ou un tableau électrique fermé, jamais accessibles au toucher. La mise à la terre de l’alimentation est obligatoire pour éviter tout risque d’électrocution en cas de défaut. Installez un disjoncteur différentiel 30 mA sur le circuit pour une protection optimale.
Câbler une alimentation 220v 12v avec polarité correcte et protections
Sur le primaire 220 V, raccordez la phase (généralement rouge ou marron) sur la borne L, le neutre (bleu) sur N et la terre (vert-jaune) sur le symbole terre. Respectez scrupuleusement ces codes couleur pour éviter toute confusion lors de futures interventions. Côté sortie 12 V DC, identifiez clairement le pôle positif et le négatif, souvent marqués + et – ou par des couleurs rouge et noir. Une inversion de polarité détruit instantanément la plupart des appareils électroniques. Ajoutez un fusible calibré sur le circuit 12 V, dimensionné légèrement au-dessus de l’intensité maximale prévue. Ce fusible constitue une sécurité supplémentaire contre les courts-circuits accidentels.
Erreurs fréquentes lors de la conversion 220v en 12v à éviter absolument
L’erreur la plus courante consiste à sous-dimensionner l’alimentation par rapport à la charge. Un ruban LED de 5 mètres branché sur une alimentation trop faible provoque des chutes de tension, une luminosité inégale et une usure prématurée. Autre piège classique : confondre AC et DC et brancher un appareil continu sur un simple transformateur alternatif. Les connexions mal serrées dans les dominos créent des résistances parasites qui chauffent et peuvent provoquer un incendie. Laisser des parties sous tension accessibles, même du côté 12 V, présente un risque pour les enfants ou les animaux. Enfin, installer une alimentation non étanche dans un environnement humide garantit une panne rapide et dangereuse.
Aller plus loin : adapter, réguler et optimiser votre alimentation 12v
Une fois la conversion de base maîtrisée, plusieurs améliorations peuvent augmenter la fiabilité et les performances de votre installation. La qualité de l’alimentation électrique influence directement le comportement des circuits sensibles, la durée de vie des composants et même le confort d’utilisation pour certaines applications audio ou vidéo.
Comment stabiliser une tension 12v pour l’électronique et les modules sensibles
Les cartes Arduino, Raspberry Pi ou modules électroniques divers supportent mal les variations de tension. Une alimentation de qualité intègre déjà un régulateur, mais vous pouvez ajouter un régulateur de tension linéaire LM7812 en sortie pour obtenir un 12 V parfaitement stable. Ce composant dissipe l’excédent de tension sous forme de chaleur, d’où la nécessité d’un radiateur au-delà de quelques centaines de milliampères. Les condensateurs de filtrage, typiquement 1000 µF en entrée et 100 µF en sortie du régulateur, éliminent les dernières ondulations résiduelles. Cette stabilité améliore nettement la fiabilité des montages et élimine les comportements erratiques.
Réduire le bruit électrique et les parasites des alimentations 220v 12v
Les alimentations à découpage génèrent des fréquences de commutation élevées qui peuvent perturber les équipements sensibles. Un filtre secteur placé en entrée réduit les parasites renvoyés sur le réseau électrique. Côté sortie, des ferrites ou perles de ferrite enfilées sur les câbles atténuent les perturbations haute fréquence. Séparez physiquement les câbles de puissance 220 V des câbles de signal audio ou vidéo pour éviter les couplages parasites. Certains utilisateurs d’équipements audio haut de gamme préfèrent encore les transformateurs toriques classiques, naturellement plus silencieux sur le plan électromagnétique, malgré leur poids et leur encombrement.
Faut-il privilégier un transformateur classique ou une alimentation à découpage
| Critère | Transformateur classique | Alimentation à découpage |
|---|---|---|
| Rendement | 60 à 70 % | 80 à 95 % |
| Poids | Très lourd | Compact et léger |
| Bruit électrique | Très faible | Peut être élevé |
| Coût | Élevé pour forte puissance | Économique |
| Applications idéales | Audio, charges inductives | LED, électronique générale |
Le choix entre ces deux technologies dépend directement de votre application. Pour l’éclairage LED, la domotique ou l’alimentation d’appareils électroniques courants, l’alimentation à découpage s’impose par son efficacité et son encombrement réduit. Les installations audio exigeantes ou certains équipements industriels bénéficient encore des qualités des transformateurs classiques, notamment leur absence de pollution électromagnétique et leur robustesse face aux surcharges temporaires. En 2026, les alimentations à découpage de qualité ont considérablement progressé en termes de filtrage et de stabilité, réduisant l’écart pour la plupart des usages domestiques.
Transformer du 220 V en 12 V ne se résume pas à brancher un boîtier entre la prise et votre appareil. Cette opération engage votre sécurité et celle de votre entourage, tout en conditionnant le bon fonctionnement de vos équipements. En choisissant le bon type de convertisseur adapté à votre usage, en respectant les règles de câblage et en dimensionnant correctement la puissance, vous garantissez une installation fiable et durable. Les technologies actuelles offrent des solutions performantes pour tous les besoins, des simples rubans LED aux systèmes électroniques complexes. Prenez le temps de bien définir vos besoins avant l’achat, et n’hésitez jamais à faire appel à un électricien qualifié si vous avez le moindre doute sur la réalisation de votre installation.
